در سیستم‌های پنوماتیکی که در صنایع دقیق مانند داروسازی، صنایع غذایی، تجهیزات پزشکی و الکترونیکی استفاده می‌شوند، انتخاب اتصالات مناسب اهمیت بسیار بالایی دارد. زیرا هرگونه نشتی، افت فشار یا آلودگی می‌تواند منجر به اختلال در عملکرد سیستم یا کاهش کیفیت محصول نهایی شود. در این مقاله سعی شده است تا با رویکردی علمی و تخصصی، اتصالات مناسب برای خطوط پنوماتیک حساس بررسی شود.
اهمیت انتخاب اتصالات مناسب در سیستم‌های حساس پنوماتیکی
در خطوط پنوماتیکی حساس، کیفیت اتصال به اندازه سایر اجزای سیستم از جمله شیرها، شیلنگ‌ها و کمپرسورها اهمیت دارد. برخی از دلایل اهمیت این انتخاب به شرح زیر است:
- جلوگیری از نشتی هوا و حفظ فشار دقیق
- مقاومت در برابر خوردگی و آلودگی
- سازگاری با استانداردهای بهداشتی (در صنایع غذایی و پزشکی)
- پایداری عملکرد در شرایط دمایی و فشاری متغیر

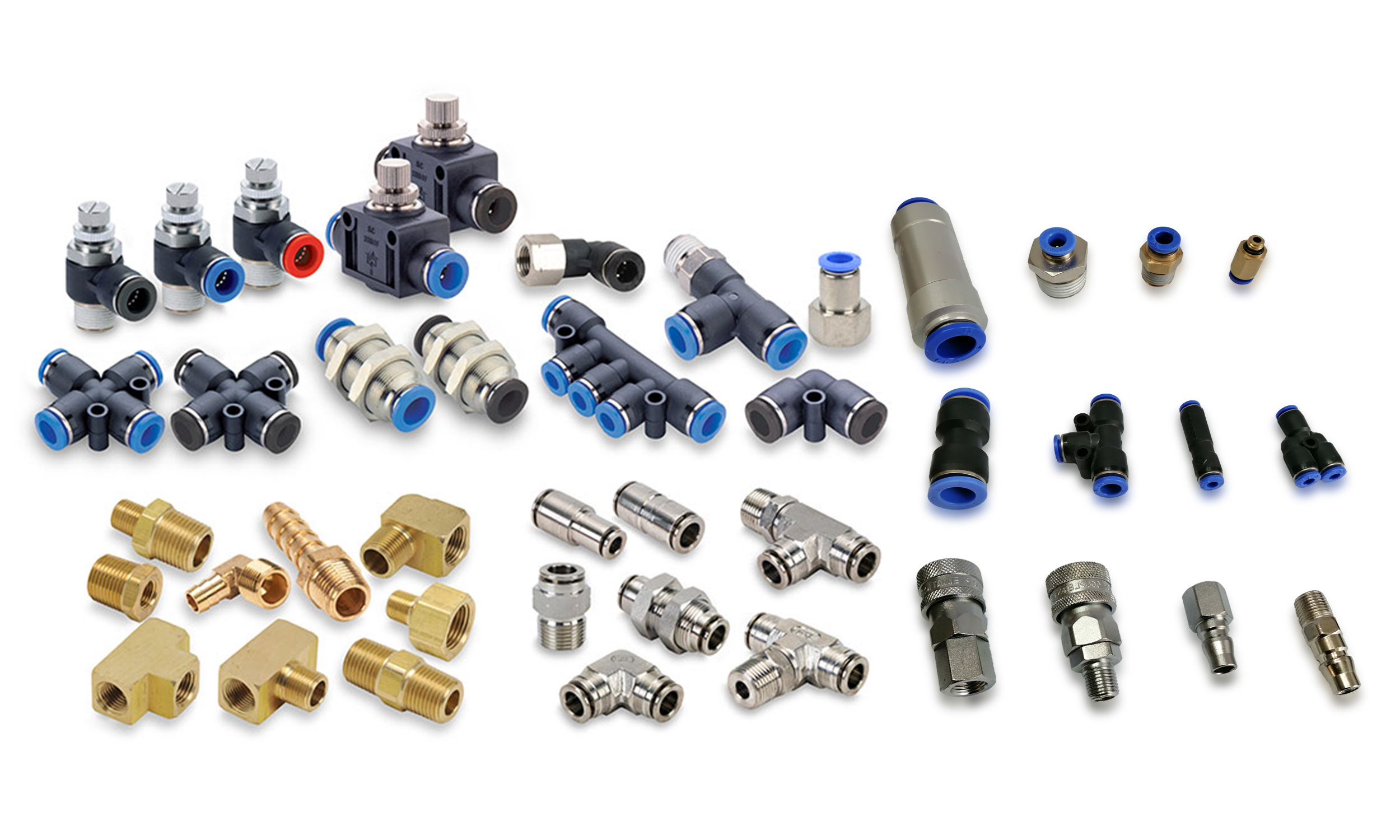

انواع اتصالات مورد استفاده در خطوط پنوماتیک
اتصال مستقیم (Straight Fitting)
برای اتصال خطی دو بخش شیلنگ یا لوله به کار می‌رود. مناسب برای فضاهای محدود و انتقال پایدار جریان هوا.
اتصال زاویه‌دار (Elbow Fitting)
در خطوطی با تغییر مسیر ۹۰ درجه استفاده می‌شود. انتخاب عالی برای جلوگیری از تا خوردن شیلنگ در نقاط خم.
اتصال سه‌راهی (T-Fitting)
برای تقسیم جریان به دو مسیر یا ادغام جریان‌ها. در کنترل دقیق جریان در دستگاه‌های حساس مؤثر است.
اتصال چهارراهی (Cross Fitting)
در سیستم‌های پیچیده‌تر برای توزیع جریان به چند بخش.
کوپلینگ سریع (Quick Coupler)
اتصالاتی هستند که امکان اتصال و جدا کردن سریع لاین پنوماتیکی را بدون نیاز به ابزار فراهم می‌کنند. بسیار مفید در محیط‌هایی که نیاز به تعویض سریع خطوط دارند.
فیتینگ‌های فشار قوی (High Pressure Fittings)
مخصوص سیستم‌هایی که در فشارهای بالا کار می‌کنند، معمولاً از جنس فولاد ضدزنگ یا برنج آب‌کاری‌شده ساخته می‌شوند.
ویژگی‌های اتصالات مناسب برای سیستم‌های حساس
1. جنس مناسب اتصال
- فولاد ضدزنگ (Stainless Steel): مقاوم در برابر زنگ‌زدگی و خوردگی؛ گزینه‌ای ایده‌آل برای صنایع غذایی و دارویی.
- برنج (Brass): رسانای خوب حرارتی با مقاومت در برابر خوردگی، اما نسبت به فولاد ضدزنگ کمتر بهداشتی است.
- پلاستیک‌های مهندسی (PBT، نایلون): سبک، مقاوم در برابر مواد شیمیایی، مناسب برای کاربردهای خاص.
2. استاندارد بهداشتی و صنعتی
اتصالاتی که دارای تأییدیه‌های FDA یا NSF باشند، برای صنایع حساس گزینه‌های بهتری هستند.
3. سهولت نصب و نگهداری
استفاده از فیتینگ‌هایی که قابلیت نصب و جداکردن سریع دارند، برای سیستم‌هایی با تعمیرات مکرر بسیار مفید است.
4. دقت در آب‌بندی
در خطوط حساس، حتی یک نشتی کوچک می‌تواند منجر به خطای جدی شود. استفاده از اورینگ‌های سیلیکونی یا ویتون برای آب‌بندی دقیق توصیه می‌شود.
5. مقاومت در برابر دما و فشار
بسته به کاربرد، باید از اتصالاتی استفاده شود که در بازه دمایی و فشاری مورد نظر عملکرد پایداری داشته باشند.
بررسی برندهای پیشنهادی برای خطوط حساس
- Festo (آلمان): تخصص در تولید فیتینگ‌های دقیق برای صنایع خودکار و پزشکی
- SMC (ژاپن): ارائه اتصالات بسیار دقیق با تنوع بالا
- Parker (آمریکا): تولید اتصالات مقاوم با آب‌بندی کامل و تنوع فشارکاری
- Legris (فرانسه): شهرت جهانی در تولید اتصالات با استانداردهای بهداشتی بالا
چه زمانی باید اتصالات خاص انتخاب کرد؟
- در معرض شستشوی مداوم: در خطوطی که نیاز به شستشو با آب یا بخار دارند، استفاده از فولاد ضدزنگ الزامی است.
- در محیط‌های دارای خوردگی: در حضور اسید یا بخارات شیمیایی، اتصالات از جنس PEEK یا PTFE استفاده شود.
- در خطوط دقیق فشار کنترل شده: انتخاب اتصالات دارای آب‌بندی پیشرفته و تحمل فشار بالا ضروری است.
نکات مهم در نصب اتصالات در خطوط حساس
- استفاده از تفلون یا نوار آب‌بندی استاندارد برای رزوه‌ها
- بررسی دقیق سایز شیلنگ و هماهنگی کامل با سایز فیتینگ
- تست نشتی با محلول کف یا نشت‌یاب دیجیتال پس از نصب
- پرهیز از خم شدن بیش از حد یا کشیده شدن شیلنگ در محل اتصال
توصیه نهایی برای انتخاب اتصال مناسب
برای داشتن عملکرد مطمئن در سیستم‌های پنوماتیکی حساس:
- حتماً از برندهای معتبر استفاده کنید.
- جنس اتصال را با شرایط محیطی و کاربردی تطبیق دهید.
- پیش از خرید، مشخصات فنی دقیق ازجمله فشار کاری، دمای عملکرد، نوع سیال و سایز را بررسی نمایید.
- در صورت شک، با مهندس یا تکنسین متخصص مشورت کنید.
نتیجه‌گیری
اتصالات پنوماتیک در سیستم‌های حساس نه‌تنها نقش انتقال هوا را ایفا می‌کنند، بلکه تضمین‌کننده عملکرد پایدار و ایمن کل فرآیند هستند. انتخاب صحیح این اتصالات با درنظر گرفتن جنس، استانداردها، فشار کاری و نوع کاربرد می‌تواند از بروز بسیاری از مشکلات فنی، کاهش کیفیت و توقف خط تولید جلوگیری کند. همچنین استفاده از برندهای معتبر و بهره‌گیری از روش‌های صحیح نصب باعث افزایش طول عمر و بهره‌وری سیستم می‌شود.
منابع
- SMC Pneumatics – Fittings and Tubing Selection Guide
- Festo Official Product Catalogue 2024
- Parker Hannifin – Pneumatic Fittings Best Practices
- Legris Technical Documentation on Hygienic Connections
- ISO 4414: Pneumatic fluid power – General rules and safety requirements
