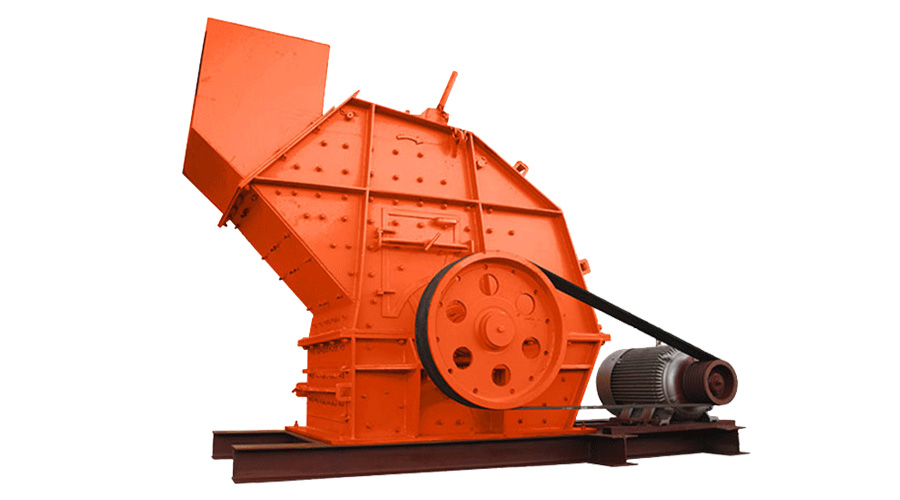

معرفی انواع سنگ شکن کوبیت (ضربه ای)

سنگ شکن کوبیت یا سنگ شکن ضربه ای یکی از انواع سنگ شکن های صنعتی است که برای خرد کردن سنگ ها و مواد معدنی در صنایع مختلف کاربرد دارد. این سنگ شکن ها بر اساس نیروی ضربه ای که توسط چکش ها ایجاد می شود، سنگ ها را خرد می کنند. در این مقاله به بررسی انواع سنگ شکن های کوبیت یا ضربه ای می پردازیم.

انواع سنگ شکن کوبیت

سنگ شکن های کوبیت بر اساس ظرفیت، اندازه و نوع تغذیه به انواع مختلفی تقسیم می شوند. در ادامه به معرفی برخی از این انواع می پردازیم:

• سنگ شکن کوبیت دو طرفه:

سنگ شکن کوبیت دو طرفه، یک نوع سنگ شکن ضربه ای است که از دو روتور تشکیل شده است. روتور ها، در دو طرف دستگاه قرار دارند و توسط یک موتور الکتریکی یا یک موتور احتراق داخلی چرخانده می شوند.

اجزای اصلی سنگ شکن کوبیت دو طرفه:

• چکش
• سندان
• خشاب سندان
• فنر چکش
• روپوش روتور
• ضربه گیر
• بغل بندها
• زیر بغل بند
• پیچ و مهره ها
• بلبرینگ
• شفت و روتور

مزایای سنگ شکن کوبیت دو طرفه:

• قدرت خرد کنندگی بالامقرون به صرفه
• قابلیت کارکرد مداوم
• قابلیت خرد کردن مواد با اندازه های مختلف
• تولید محصولات با کیفیت بالا

کاربردهای سنگ شکن کوبیت دو طرفه:

• خردایش سنگ های کوهی
• خردایش سنگ های نرم
• تولید شن و ماسه
• بازیافت مواد

نحوه کار سنگ شکن کوبیت دو طرفه:

سنگ شکن کوبیت دو طرفه، به این صورت کار می کند که سنگ های بزرگ از طریق یک نوار نقاله یا یک بیل مکانیکی، به داخل دستگاه ریخته می شوند. سپس، سنگ ها توسط روتور ها به سمت سندان ها پرتاب می شوند و خرد می شوند. سنگ های خرد شده، از طریق یک دریچه خروجی از دستگاه خارج می شوند.

مزایای سنگ شکن کوبیت دو طرفه نسبت به سایر سنگ شکن ها:

• قدرت خرد کنندگی بالاتر
• بهره وری بیشتر
• هزینه نگهداری کمتر
• قابلیت کارکرد مداوم

توضیحات بیشتر:

سنگ شکن کوبیت دو طرفه، به دلیل اینرسی بالا، نیازش به نیروی محرک کم است. همچنین، چون تعداد برخوردها در سرعت‌های بالا زیاد است، قدرت خرد کنندگی فوق‌العاده‌ای دارد. این امر باعث می‌شود با اینکه قطعات مصرفی زیادی دارد اما از نظر اقتصادی مقرون به صرفه باشد.

کوبیت دو طرفه این امکان را فراهم می‌کند که یک روز در میان کار کند و روز دیگر به آن استراحت داد. این امر موجب کاهش شدید استهلاک و افزایش کارایی و عمر مفید دستگاه می‌شود.

سنگ شکن کوبیت دو طرفه در هر دو سمت دارای سندان می‌باشد. این امر باعث افزایش قدرت خرد کنندگی دستگاه می‌شود. همچنین، فاصله روتور با جا سندانی کمتر از سایر سنگ شکن های ضربه‌ای است. این امر باعث کاهش استهلاک دستگاه می‌شود.

روتور این دستگاه دارای ۳ یا ۴ تیرک با ضخامتی حدود ۶۰ میلی‌متر و پره های ضد سایش است. این امر باعث افزایش عمر مفید روتور و کاهش هزینه های نگهداری دستگاه می‌شود.

چکش ها در اين ماسه ساز داراي ۳ شیار خشاب با ۶ لبه هستند تا آن که بتوانند در شش نوبت کار کردن قابل عوض کردن باشند و تا ۸۰٪ ظرفيت خود نيز مورد استفاده قرار بگيرند. این امر باعث کاهش هزینه های نگهداری دستگاه می‌شود.

• سنگ شکن کوبیت پارکر:

سنگ شکن کوبیت پارکر، یک نوع سنگ شکن ضربه ای است که از یک روتور با 2 تا 6 ردیف چکش تشکیل شده است. پره های چکشی با پرتاب خوراک ورودی به سمت جدار داخل سنگ شکن، آنها را خرد می کنند. این دستگاه برای خرد کردن سنگ های سخت مناسب است.

مزایای سنگ شکن کوبیت پارکر:

• تولید ماسه چند وجهی فوق العاده
• قابلیت کارکرد مداوم
• قیمت مناسب

معایب سنگ شکن کوبیت پارکر:

• طراحی و تکنولوژی قدیمی
• عدم قابلیت رگلاژ کردن چکش و سندان

کاربردهای سنگ شکن کوبیت پارکر:

• خرد کردن سنگ های کوهی
• تولید شن و ماسه
• بازیافت مواد

مشخصات فنی سنگ شکن کوبیت پارکر:

• اندازه چکش ها
• سرعت چرخش روتور
• قدرت موتور
• ظرفیت تولید
• اندازه محصولات

نحوه کار سنگ شکن کوبیت پارکر:

سنگ شکن کوبیت پارکر، به این صورت کار می کند که سنگ های بزرگ از طریق یک نوار نقاله یا یک بیل مکانیکی، به داخل دستگاه ریخته می شوند. سپس، سنگ ها توسط روتور به سمت سندان ها پرتاب می شوند و خرد می شوند. سنگ های خرد شده، از طریق یک دریچه خروجی از دستگاه خارج می شوند.

مقایسه سنگ شکن کوبیت پارکر با سایر سنگ شکن های کوبیت:

سنگ شکن کوبیت پارکر، نسبت به سایر سنگ شکن های کوبیت، طراحی و تکنولوژی قدیمی تری دارد. همچنین، این دستگاه از وزن بیشتری برخوردار است. با این حال، سنگ شکن کوبیت پارکر، ماسه چند وجهی فوق العاده ای تولید می کند و قیمت مناسبی دارد.

• سنگ شکن کوبیت HS:

سنگ شکن کوبیت HS، یک نوع سنگ شکن ضربه ای است که از جدیدترین تکنولوژی های روز دنیا برخوردار است. این دستگاه، برای خرد کردن سنگ های با سختی مختلف، کاربرد دارد.

مزایای سنگ شکن کوبیت HS:

• قدرت خرد کنندگی بالا
• بهره وری بالا
• کاهش استهلاک
• افزایش درصد شکستگی
• قابلیت تنظیم اندازه محصولات
• قابلیت کارکرد مداوم

کاربردهای سنگ شکن کوبیت HS:

• خرد کردن سنگ های کوهی
• تولید شن و ماسه
• بازیافت مواد

نحوه کار سنگ شکن کوبیت HS:

سنگ شکن کوبیت HS، به این صورت کار می کند که سنگ های بزرگ از طریق یک نوار نقاله یا یک بیل مکانیکی، به داخل دستگاه ریخته می شوند. سپس، سنگ ها توسط روتور به سمت سندان ها پرتاب می شوند و خرد می شوند. سنگ های خرد شده، از طریق یک دریچه خروجی از دستگاه خارج می شوند.

مقایسه سنگ شکن کوبیت HS با سایر سنگ شکن های کوبیت:

سنگ شکن کوبیت HS، نسبت به سایر سنگ شکن های کوبیت، از تکنولوژی ساخت بالاتری برخوردار است. این امر باعث شده علاوه بر کاهش استهلاک، درصد شکستگی نیز افزایش یابد. همچنین، این دستگاه، قابلیت تنظیم اندازه محصولات را دارد.

• سنگ شکن کوبیت NS: مدل چهارم، کوبیت های “NS” هستند که در ایران به کوبیت های سری NS معروف هستند. این نوع کوبیت ها، از اولین و قدیمی ترین کوبیت های ضربه ای هستند که در ایران تولید می شوند. کوبیت NS از یک روتور که با چکش های پوشیده شده است، تشکیل شده است. چکش ها، با پرتاب سنگ های ورودی به سمت سندان ها، آنها را خرد می کنند. همچنین سنگ ها در برخورد با یکدیگر نیز خرد می شوند. سندان ها در دو پایه در محفظه ی خردایش به دنبال هم قرار گرفته اند. فاصله سندان ها نسبت به چکش های در حال حرکت قابل تنظیم می باشد.

مقایسه سنگ شکن کوبیت NS با سایر سنگ شکن های کوبیت:

سنگ شکن کوبیت NS، نسبت به سایر سنگ شکن های کوبیت، از قیمت مناسب تری برخوردار است. همچنین، این دستگاه، قابلیت کارکرد مداوم و تعمیر و نگهداری آسانی دارد. با این حال، قدرت خرد کنندگی و عمر مفید این دستگاه، نسبت به سایر سنگ شکن های کوبیت، کمتر است.

نتیجه گیری

سنگ شکن های کوبیت یکی از انواع سنگ شکن های صنعتی هستند که کاربرد گسترده ای در صنایع مختلف دارند. این سنگ شکن ها مزایای زیادی نسبت به سایر انواع سنگ شکن ها دارند و می توانند برای خرد کردن سنگ ها با سایز های مختلف استفاده شوند.
